Клапан вентиляционный для овощехранилищ серии vv,

Таблица размеров

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 200–4 000

Высота проема, мм

1 000–2 000

Толщина изоляции, мм

Базовая

Дополнительная

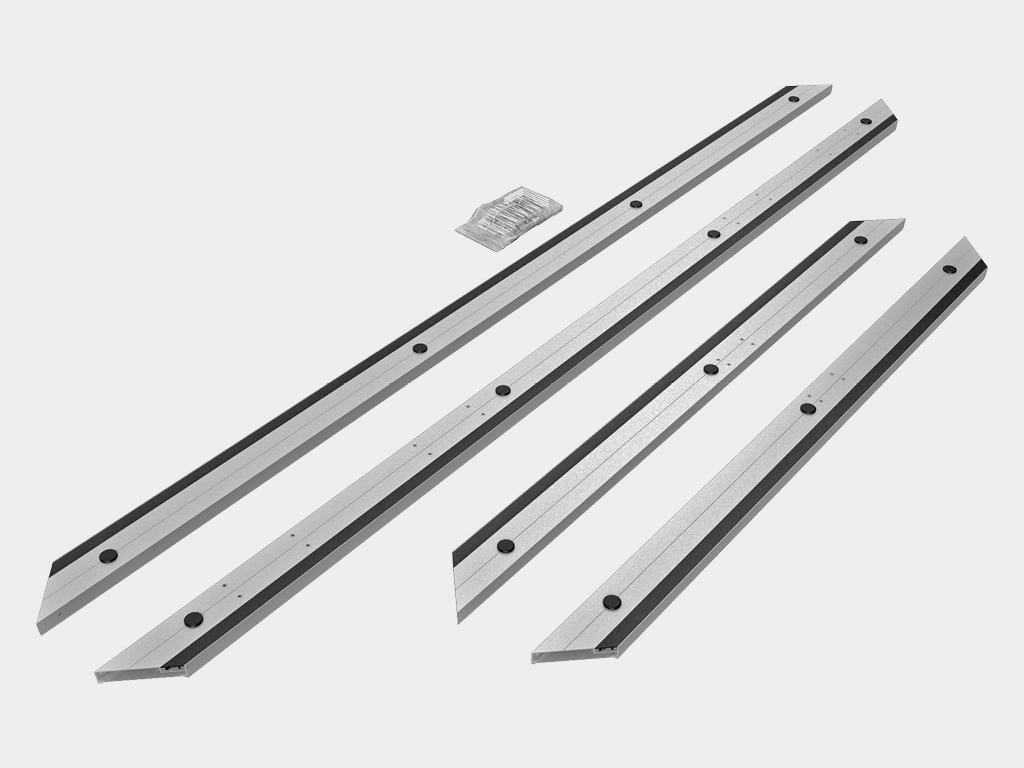

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

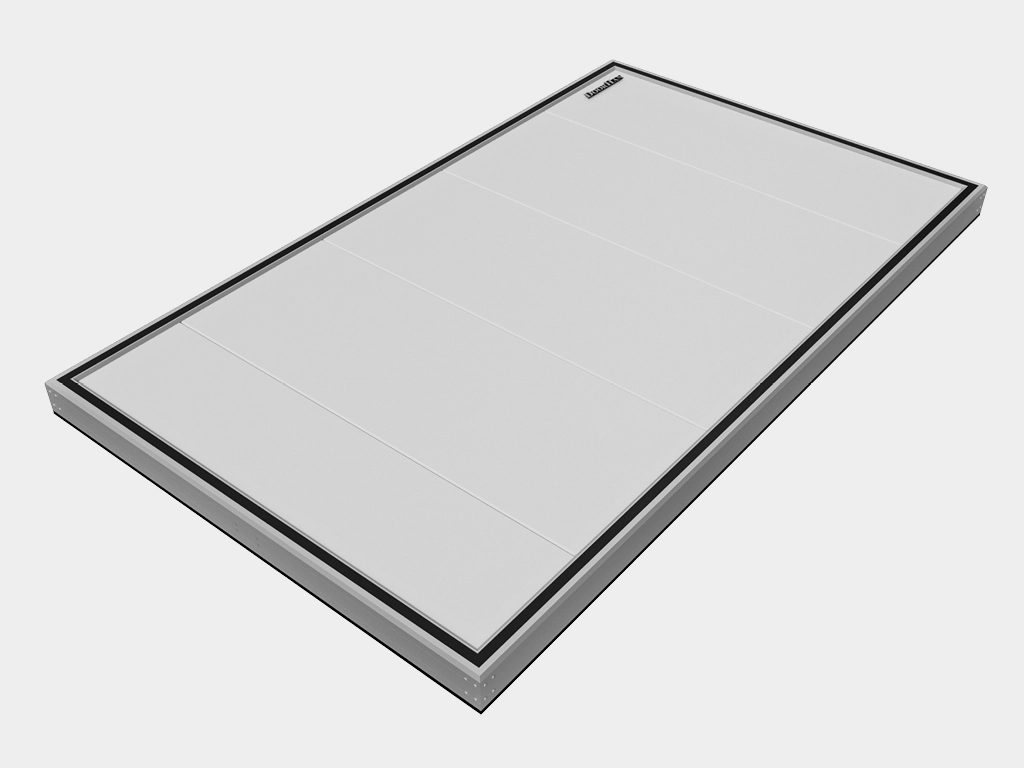

Полотно вентиляционного клапана.

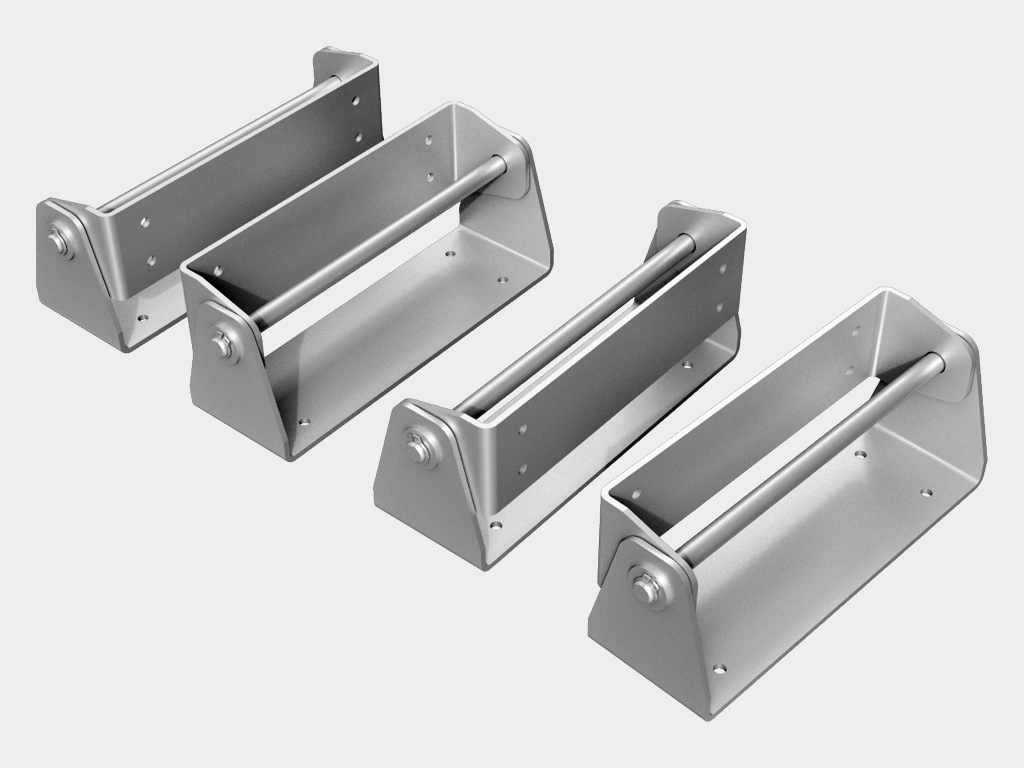

Комплект петель.

Рама проема внутренняя.

Обогрев периметра рамы для обеспечения работы при низких температурах.

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Коррозионная стойкость	Высокая
Толщина, мм	80

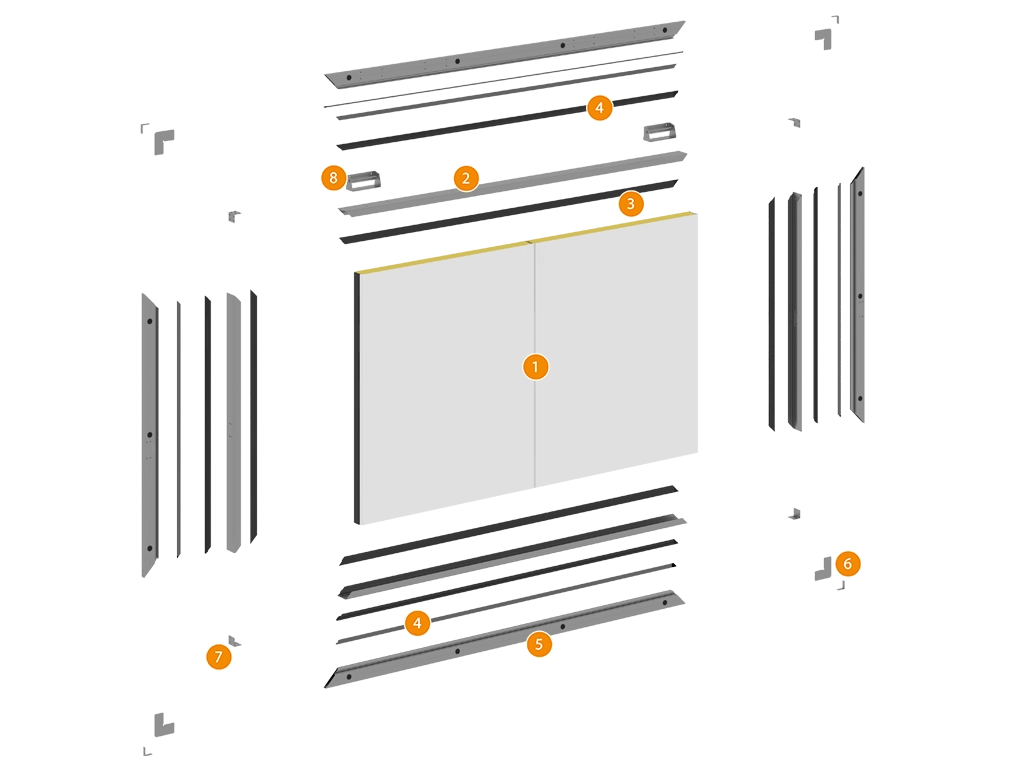

Сэндвич-панели толщиной 80 мм
Алюминиевая окантовка полотна
Система уплотнителей
Крышка декоративная
Алюминиевая рама
Сухарные соединиения для сборки рамы
Заглушки декоративные
Петли

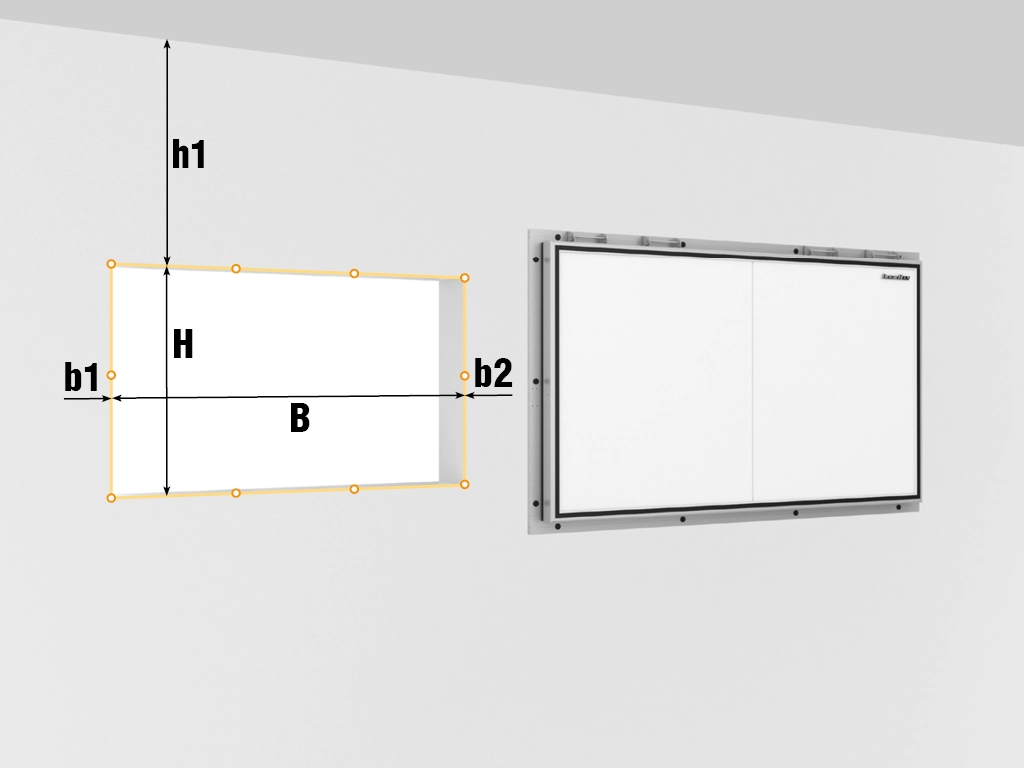

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

PDF

Инструкция по монтажу Клапан вентиляционный для овощехранилищ серии vv

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 200–4 000

Высота проема, мм

1 000–2 000

Толщина изоляции, мм

Комплектация

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

Полотно вентиляционного клапана.

Комплект петель.

Рама проема внутренняя.

Обогрев периметра рамы для обеспечения работы при низких температурах.

Технические характеристики

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Коррозионная стойкость	Высокая
Толщина, мм	80

Конструкция

Сэндвич-панели толщиной 80 мм
Алюминиевая окантовка полотна
Система уплотнителей
Крышка декоративная
Алюминиевая рама
Сухарные соединиения для сборки рамы
Заглушки декоративные
Петли

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Клапан вентиляционный для овощехранилищ серии vv

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
