Дверь технологическая двустворчатая, fd2h,

Таблица размеров

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 000–2 400

Высота проема, мм

1 600–2 700

Толщина изоляции, мм

Притолока, мм

От 60

Пристенки, мм

От 60

Базовая

Дополнительная

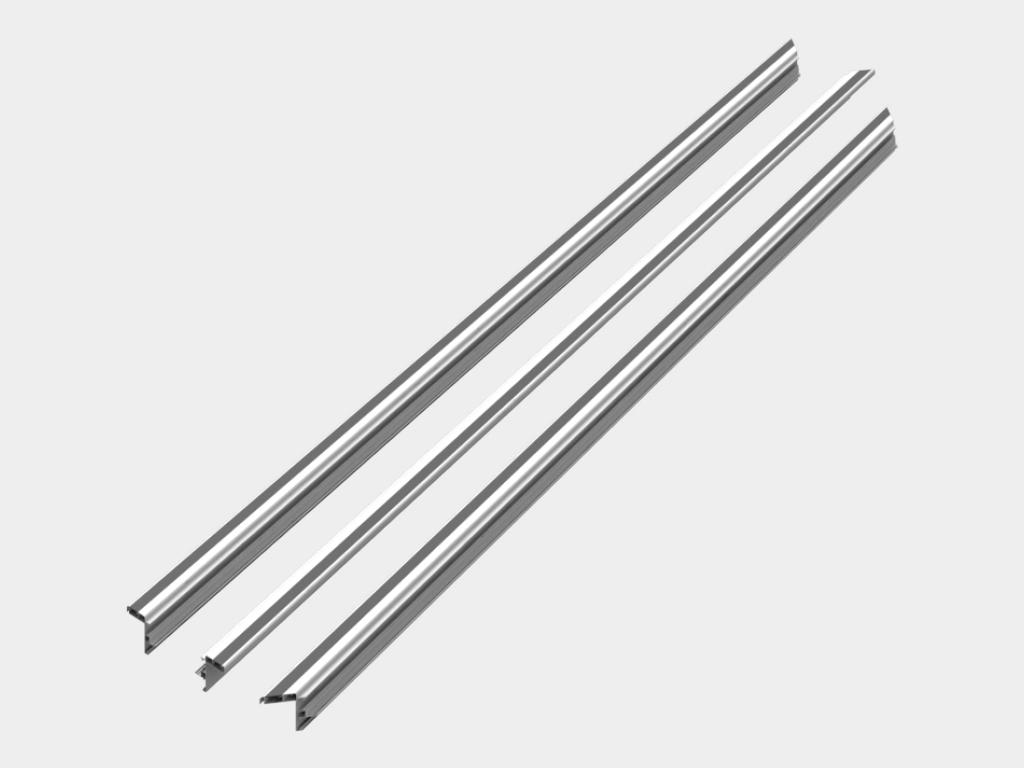

Алюминиевая рама.

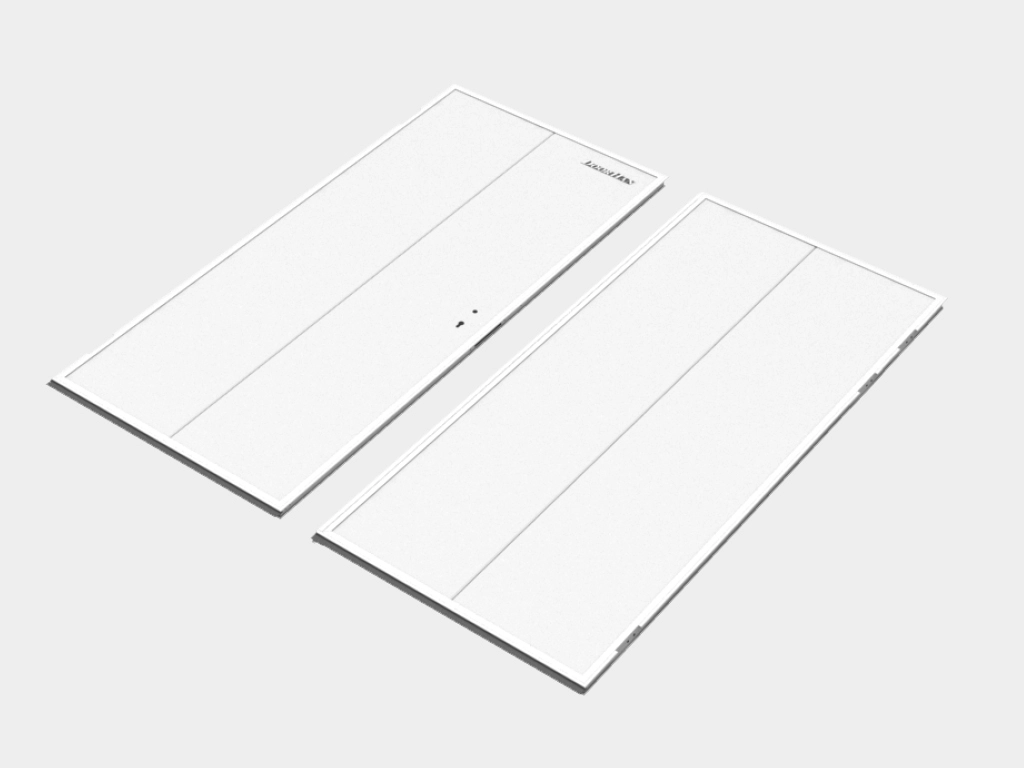

Полотно двери (активная и пассивная створки).

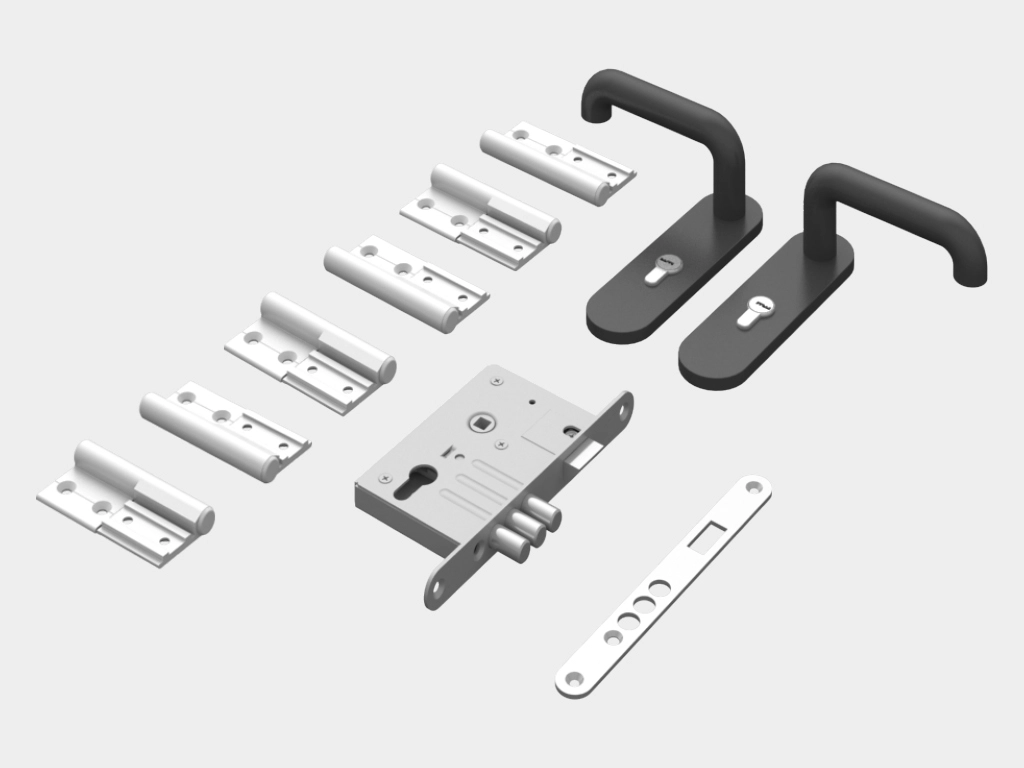

Комплект фурнитуры.

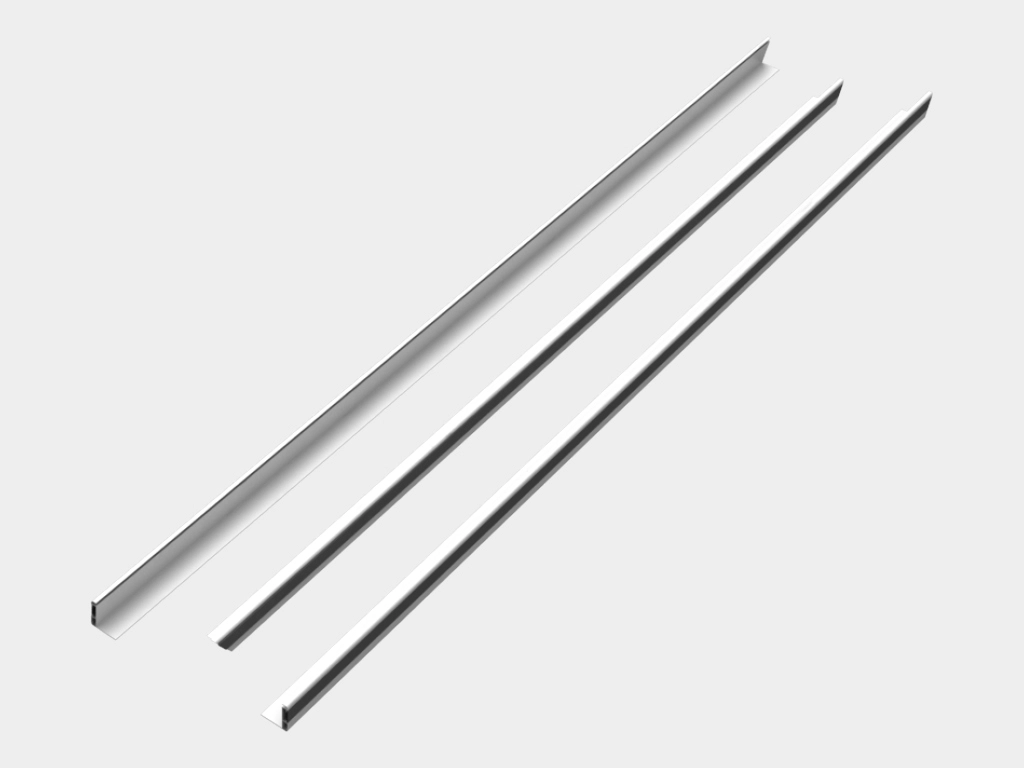

Внутренняя алюминиевая рама.

Наименование	Значение	Примечание
Толщина заполнения, мм	40

Сэндвич-панели
Алюминиевый профиль окантовки полотна дверей
Алюминиевая рама
Петли
Декоративные крышки
Нижний уплотнитель
Врезной замок

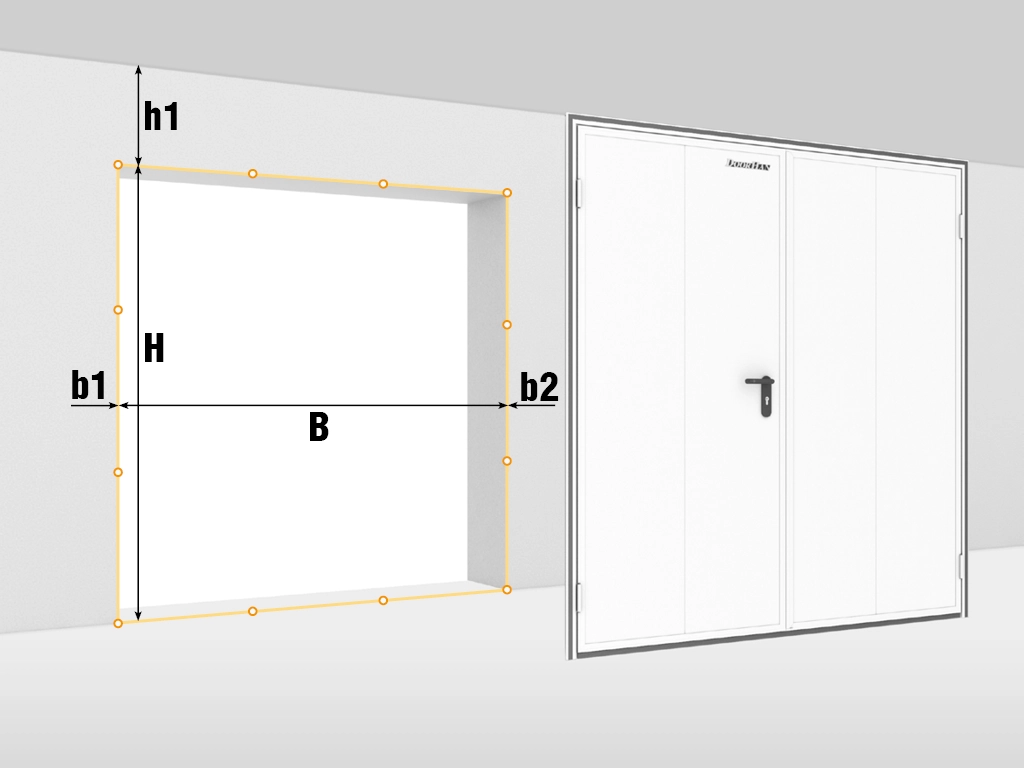

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Дверь технологическая двустворчатая, fd2h

PDF

Инструкция по монтажу Дверь технологическая двустворчатая, fd2h

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 000–2 400

Высота проема, мм

1 600–2 700

Толщина изоляции, мм

Притолока, мм

От 60

Пристенки, мм

От 60

Комплектация

Алюминиевая рама.

Полотно двери (активная и пассивная створки).

Комплект фурнитуры.

Внутренняя алюминиевая рама.

Технические характеристики

Наименование	Значение	Примечание
Толщина заполнения, мм	40

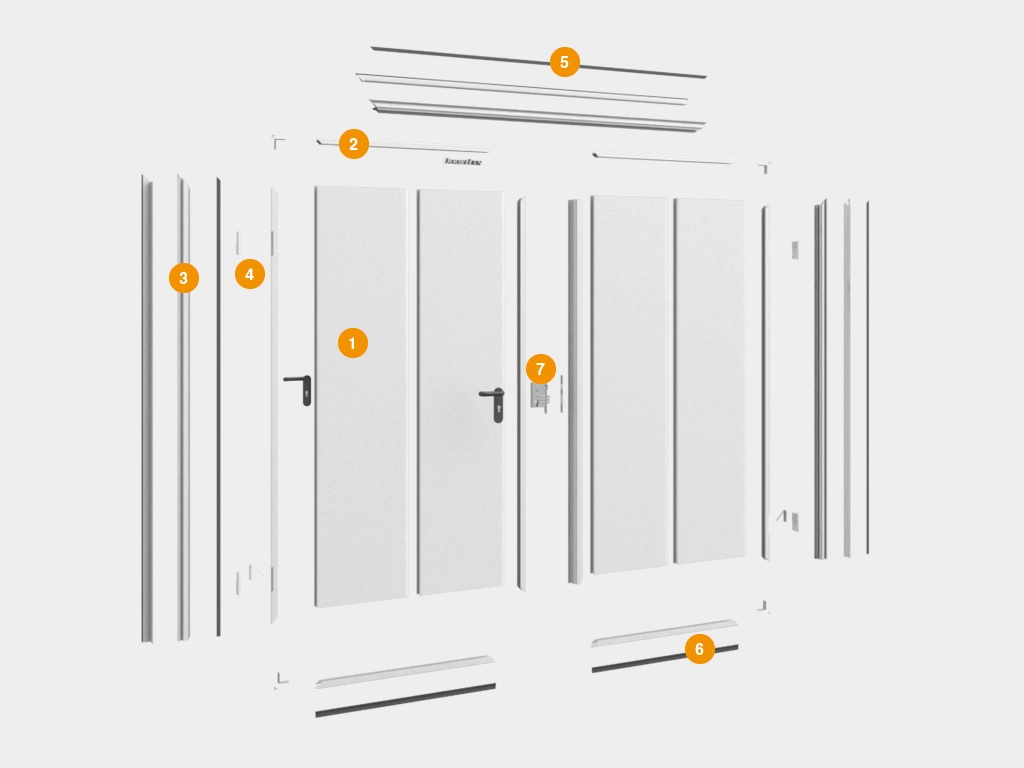

Конструкция

Сэндвич-панели
Алюминиевый профиль окантовки полотна дверей
Алюминиевая рама
Петли
Декоративные крышки
Нижний уплотнитель
Врезной замок

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь технологическая двустворчатая, fd2h

PDF

Инструкция по монтажу Дверь технологическая двустворчатая, fd2h

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
