Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Таблица размеров

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота конструкции, м

2–3

Ширина конструкции, м

0,7–3

Базовая

Дополнительная

Створка.

Рама.

Окантовка проема вертикальная.

Окантовка проема горизонтальная.

Столб отбойный.

Наименование	Значение	Примечание
Толщина, мм	7	Стандартная пленка/морозостойкая пленка
Плотность, г/см³	1,22/1,18	Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм²	16/11,5	Стандартная пленка/морозостойкая пленка
Относительное удлинение, %	340/390	Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Светопрозрачность, %	80
Твердость, HSA	75/63	Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин	Затухает, не горит
Диапазон рабочих температур, °С	-15…+50/-25…+30	Стандартная пленка/морозостойкая пленка

Распашной механизм
Косынка
Полотно ПВХ, створка ворот
Профиль алюминиевый
Защитные накладки
Опора в сборе

H – высота проема.
B – ширина проема.
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

PDF

Инструкция по монтажу Пленочные маятниковые двери серии ssd

Таблица размеров

Наименование

Значение

Высота конструкции, м

2–3

Ширина конструкции, м

0,7–3

Комплектация

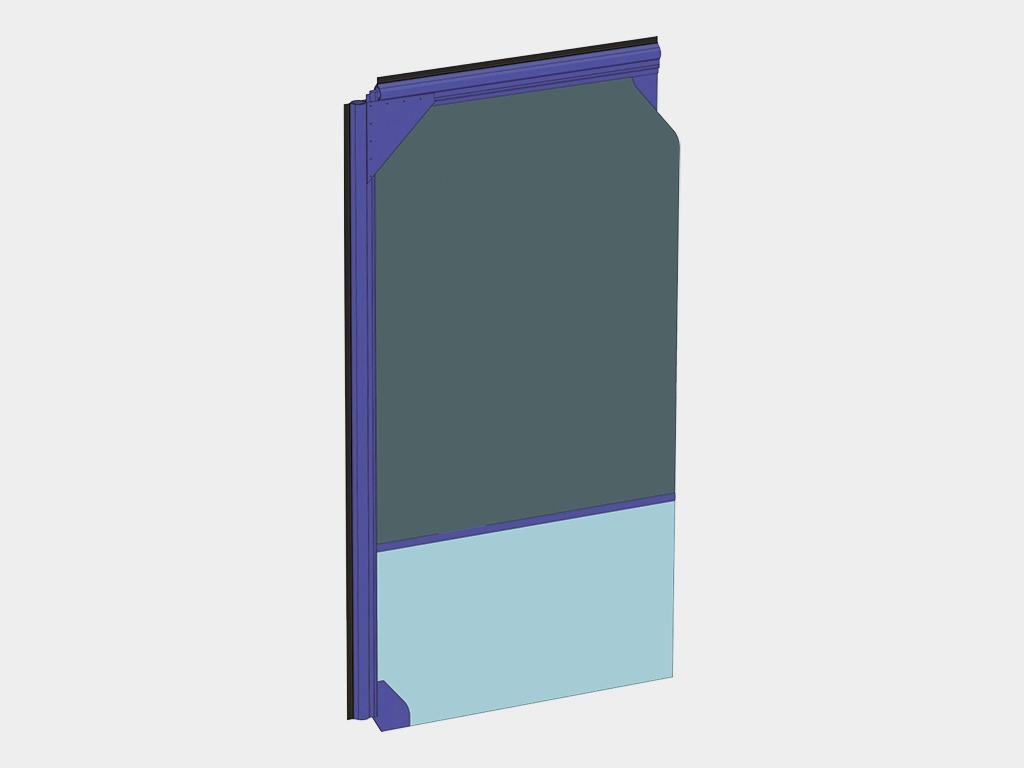

Створка.

Рама.

Окантовка проема вертикальная.

Окантовка проема горизонтальная.

Столб отбойный.

Технические характеристики

Наименование	Значение	Примечание
Толщина, мм	7	Стандартная пленка/морозостойкая пленка
Плотность, г/см³	1,22/1,18	Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм²	16/11,5	Стандартная пленка/морозостойкая пленка
Относительное удлинение, %	340/390	Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Светопрозрачность, %	80
Твердость, HSA	75/63	Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин	Затухает, не горит
Диапазон рабочих температур, °С	-15…+50/-25…+30	Стандартная пленка/морозостойкая пленка

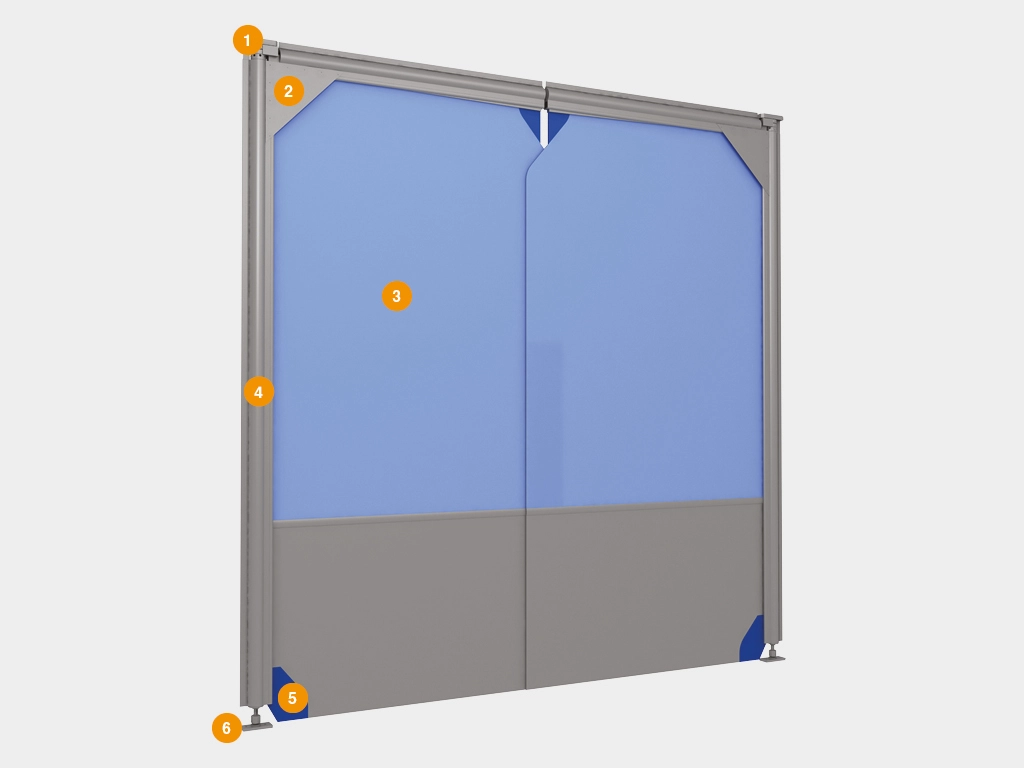

Конструкция

Распашной механизм
Косынка
Полотно ПВХ, створка ворот
Профиль алюминиевый
Защитные накладки
Опора в сборе

Подготовка объекта

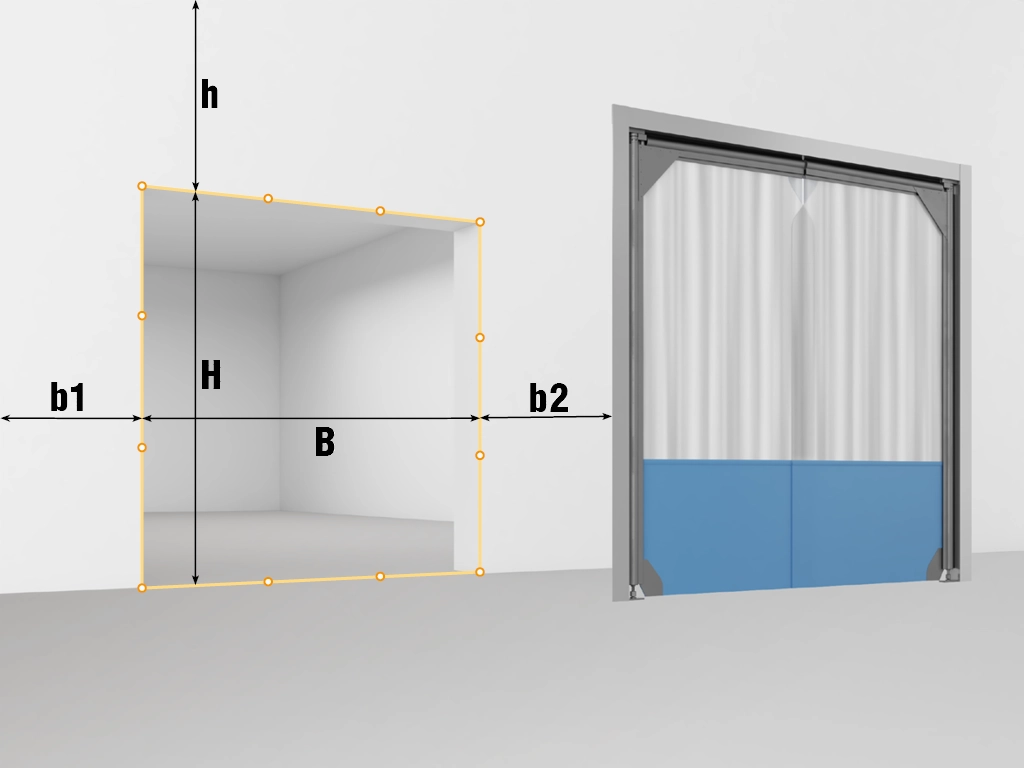

H – высота проема.
B – ширина проема.
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Монтаж

PDF

Инструкция по монтажу Пленочные маятниковые двери серии ssd

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Скачать инструкцию
