Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.
Уплотнитель периметра полотна двери.
Комплект подъемных петель, регулируемых в трех плоскостях.
Комплект теплоизоляционных панелей в алюминиевом каркасе.
Ручка с замком и системой аварийного выхода.

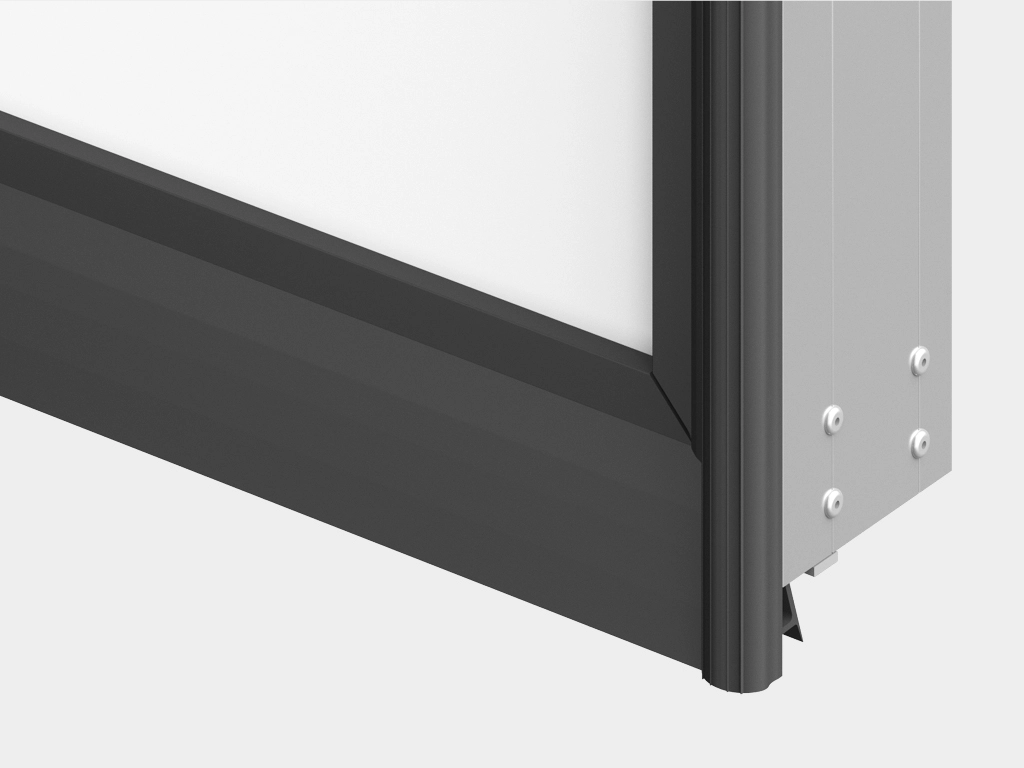

Нижний уплотнитель.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Обогрев полотна двери.
Обогрев периметра рамы для низкотемпературных дверей.

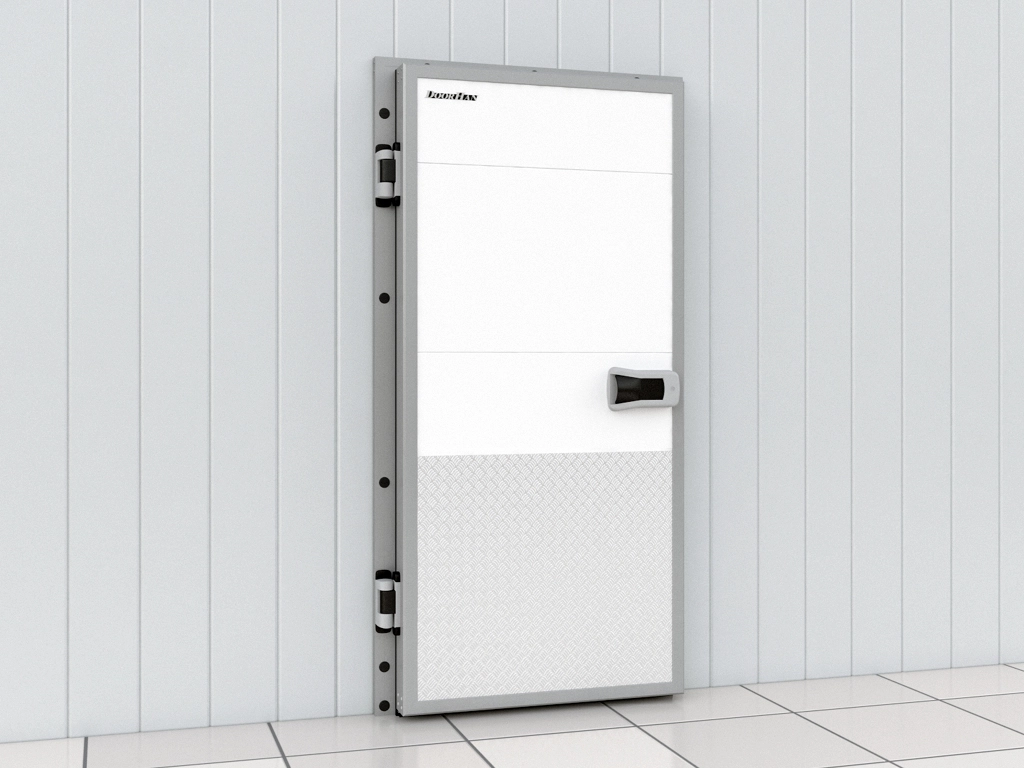

Защитный бампер.
Термокрепеж для монтажа на сэндвич-панели.
Дополнительная упаковка — деревянная обрешетка.

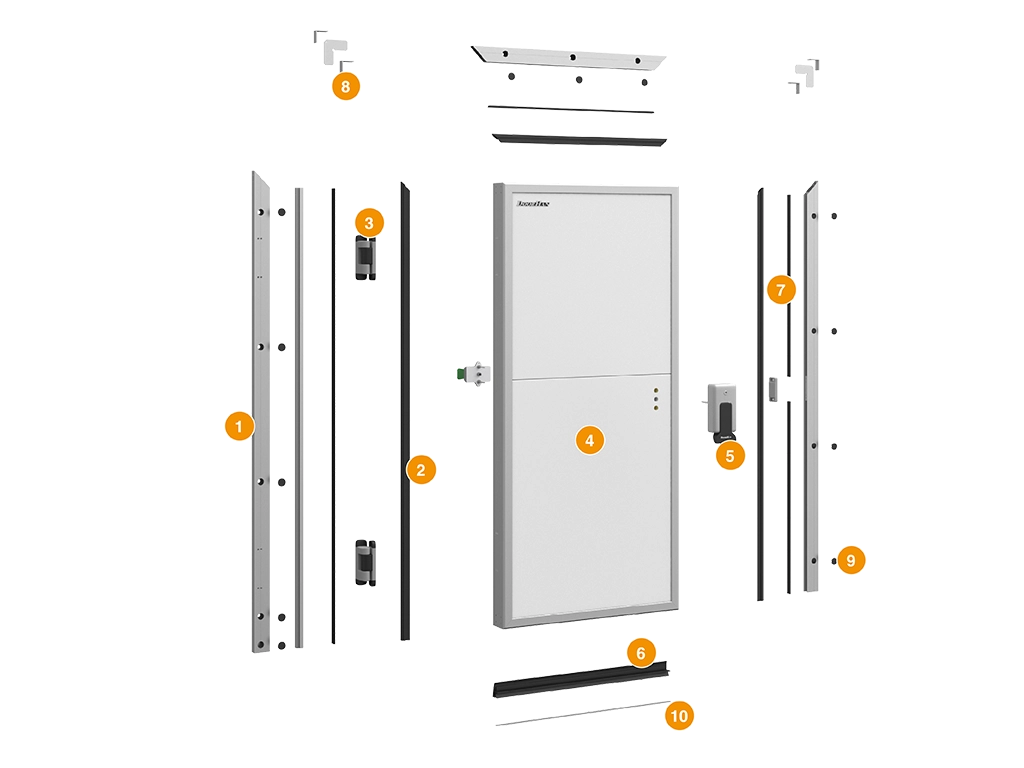

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы

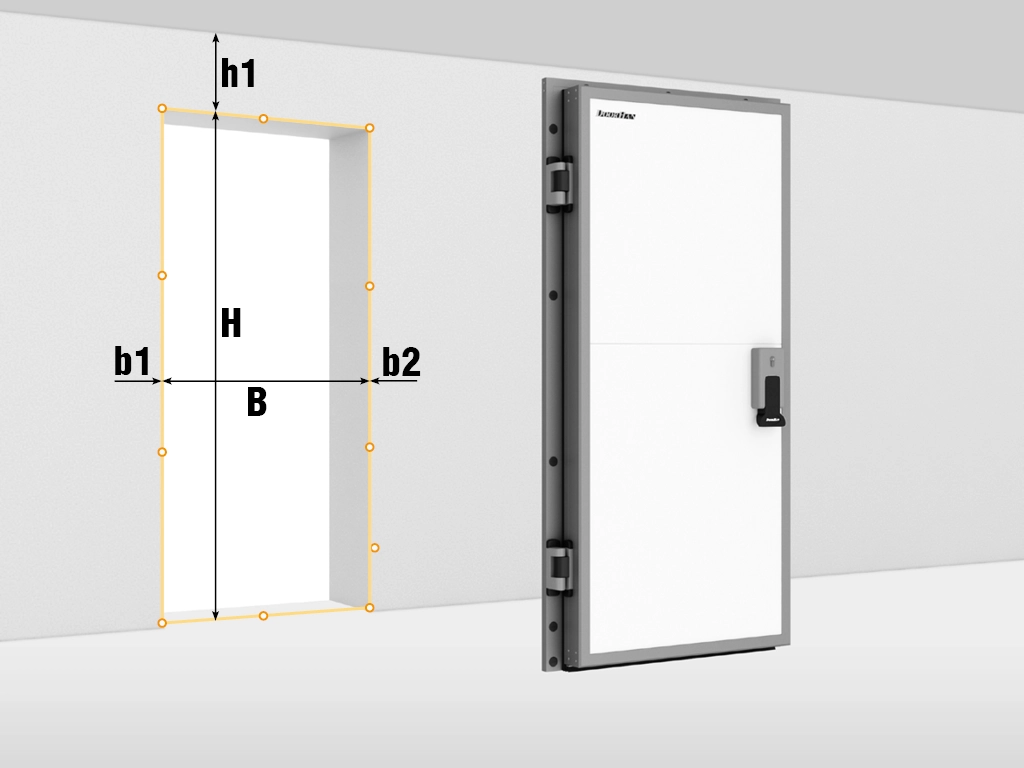

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.
Уплотнитель периметра полотна двери.
Комплект подъемных петель, регулируемых в трех плоскостях.
Комплект теплоизоляционных панелей в алюминиевом каркасе.
Ручка с замком и системой аварийного выхода.
Нижний уплотнитель.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Обогрев полотна двери.
Обогрев периметра рамы для низкотемпературных дверей.
Защитный бампер.
Термокрепеж для монтажа на сэндвич-панели.
Дополнительная упаковка — деревянная обрешетка.
Конструкция
Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы
Подготовка объекта
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
